本方案為無錫品拓機電有限公司根據各個實驗室針對洗衣機性能測試供水要求，以符合標準、安全可靠、操作人性化、性價比高的原則，設計以下方案。 分體機：水箱、加熱、制冷、供水系統及管路為分體結構，制冷機在室外，之間以管路連接，優點為：適合于面積較大，用水量大的多工位同時不間斷試驗的實驗室，且噪音低，散熱較好，對試驗環境的優化做到最好。
此項目為非標定制系統，需根據實際場地，測試工位，測試環境制作系統方案，咨詢電話：13812008808
0510-85581180
洗衣機恒溫恒壓供水系統技術方案
本方案為無錫品拓機電有限公司根據貴實驗室洗衣機測試供水要求，以標準、可靠、實用的原則，設計以下方案。
一． 水箱（一）
1. 溫度范圍： 0-60℃
2. 水箱容量： 0.5m3
3. 水箱采用 304不銹鋼板制作，雙層保溫（保溫層采用聚氨酯發泡）。
4. 水箱安裝液位傳感器，自動（或人工）控制水箱內的儲水量。
5. 水箱設有溢流口和排污口，確保實驗安全及供水質量保證。
6. 加熱系統：速率≥ 0.5℃/min，加熱采用不銹鋼電熱管加熱。
7. 制冷系統：速率≥ 0.5℃/min，制冷采用法國泰康制冷機組，風冷式散熱，性能可靠。
8. 溫度測量控制：采用日本進口 RKC微電腦溫度控制器控制溫度，控制精度為±0.5℃，溫度控制器采用PID溫度調節方式。
9. 水箱設有循環泵，確保箱內溫度均勻。
10. 供水系統：采用水泵供水，供水能力≥ 20L/min。
二． 水箱（二）
1．溫度范圍：0-60℃
2．水箱容量：0.5m3
3. 水箱采用304不銹鋼板制作，雙層保溫（保溫層采用聚氨酯發泡）。
4. 水箱安裝液位傳感器，自動（或人工）控制水箱內的儲水量。
5. 水箱設有溢流口和排污口，確保實驗安全及供水質量保證。
6. 加熱系統：速率≥0.5℃/min，加熱采用不銹鋼電熱管加熱。
7. 制冷系統：速率≥0.5℃/min，制冷采用法國泰康制冷機組，風冷式散熱，性能可靠。
8．溫度測量控制：采用日本進口RKC微電腦溫度控制器控制溫度，控制精度為±0.5℃，9。9．溫度控制器采用PID溫度調節方式。
10．水箱設有循環泵，確保箱內溫度均勻。
11．水處理系統：精密過濾設備，保證供水水質硬度質量分?jǐn)?shù)要求(40-60)×10（-6）。
12．供水系統（流量控制系統）：采用格蘭富多級水泵（三墾變頻器）供水，供水能力≥20L/min。，供水壓力0.2-0.25MPa。
13．壓力控制系統：采用日本橫河壓力傳感器，控制精度為±0.02MPa，帶表顯和數字通訊接口，方便遠程控制和數據采集。
14．流量控制系統（與供水系統配套使用控制實驗需要的流量）：采用日本橫河流量傳感器，精度為0.3級，水口口徑為DN25，帶數顯和通訊接口。
（注釋：根據投標價格決定此流量計選用品牌，性能符合招標規定要求。）
三． 數據采集
選用觸摸式界面控制及采集數據，數據可以自動存儲，并顯示多次實驗時的供水溫度、壓力、水量等數據，并可累計、計算。
四． 管路系統
管路系統采用304不銹鋼和PPR管，外表用海綿保溫包裹，減少供水管路中的溫度損失。
五． 整體效果圖（案例參考）

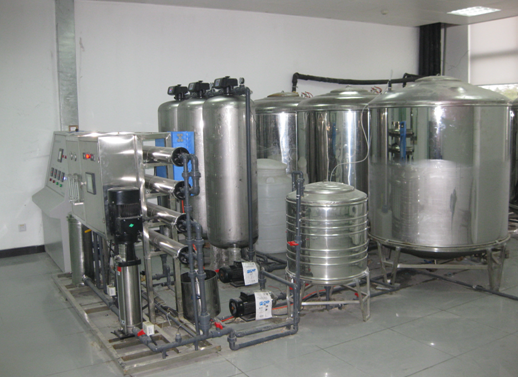

（美 的小天鵝）

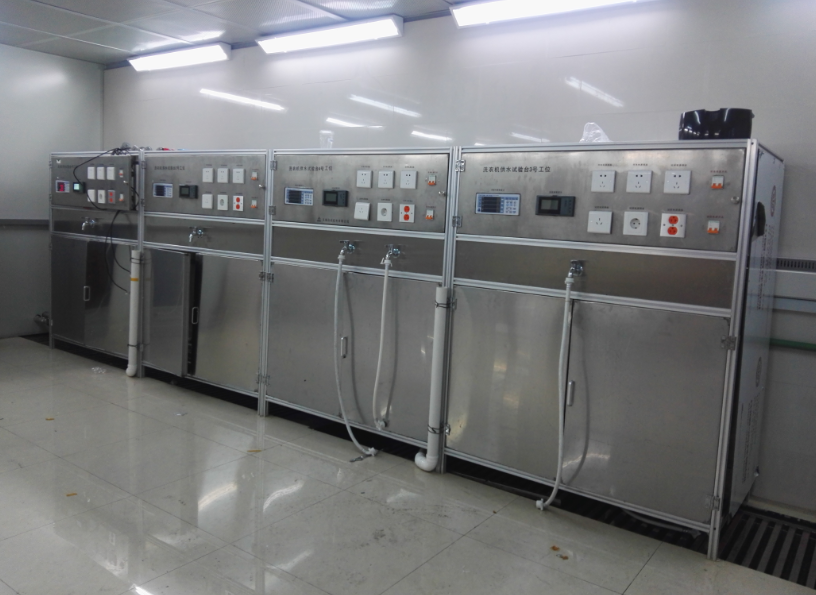

（浙江立德）

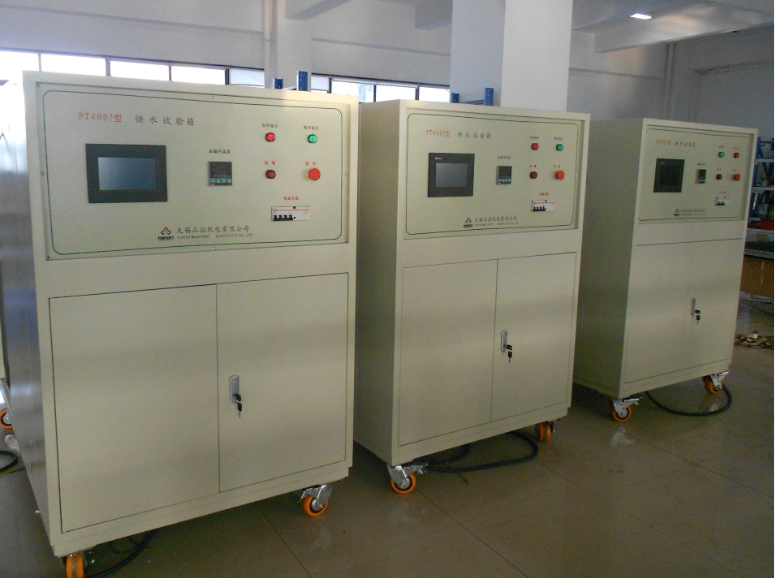

（蘇州三星電器）
采用高剛機身結構，保障焊接過程穩定性，故障率低，穩定性高，使用壽命長
機身使用品牌配件，確保高效運行穩定，效率能提升25%，省電35%以上
產品均達到國家標準，獲得相應的專利證書，產品質量有保證
整個操作過程中，我們使用智能控屏，簡單易操作，監控起來更完善
