一.產品說明

 吸油煙機空氣性能試驗裝置是根據GB/T 17713-2011《吸油煙機》及GB/T14806-2003 《家用和類似用途的交流換氣扇及其調速器》等標準研發制造的風量測量系統。該空氣性能試驗裝置主要針對GB/T17713-2011《吸油煙機》標準附錄C的“外排式吸油煙機空氣性能試驗裝置”，該裝置只能針對“外排式吸油煙機”做測試，

其基本測試原理是：在測試風洞中模擬試品的實際工作狀態，變換出風口的孔板直徑，然后測出風口的每次靜壓值，再由標準公式計算出此時對應的的流量系數及風量等參數。

該裝置采用計算機自動測控方式，只需人工安裝試品和更換孔板，測試一臺試品全過程只需十分鐘?？梢詼y繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。

1.  產品名稱：吸油煙機空氣性能試驗裝置

2.  型號規格：PTXN-FN001

3.  標準依據:  GB/T 17713-2011、GB/T14806-2003等相關產品標準。

4.  適用產品: 吸油煙機、管道式換氣扇、送風機等。

5.  性能及特點要求：

1) 由電腦及其周邊設備實現自動測試、演算及數據輸出，圖形顯示打印測試結果。人機對話操作簡單，精度高，省時省力。

2) 測試項目：P-Q特性（流量與靜壓的關系）、Q-η特性（流量與效率的關系）、同步測定被測體的轉速、電流、功率。

二.總體方案

本方案不包括試驗室建筑結構部分,該部分由用戶根據標準要求自行建造。

   1.試驗室一般要求

     尺寸：4000（寬）×6000（長）×3000（高）mm以上。

     墻壁：光滑平整，沒有影響氣流的開孔（空調開孔不應直吹）。

     地面：應保持地面平整。

     溫濕度：風量測量時試驗室空氣溫度為 20℃±5℃、濕度為   30%-80%。

     大氣壓：海拔不超過1000米的普通大氣環境。

   2.測試系統

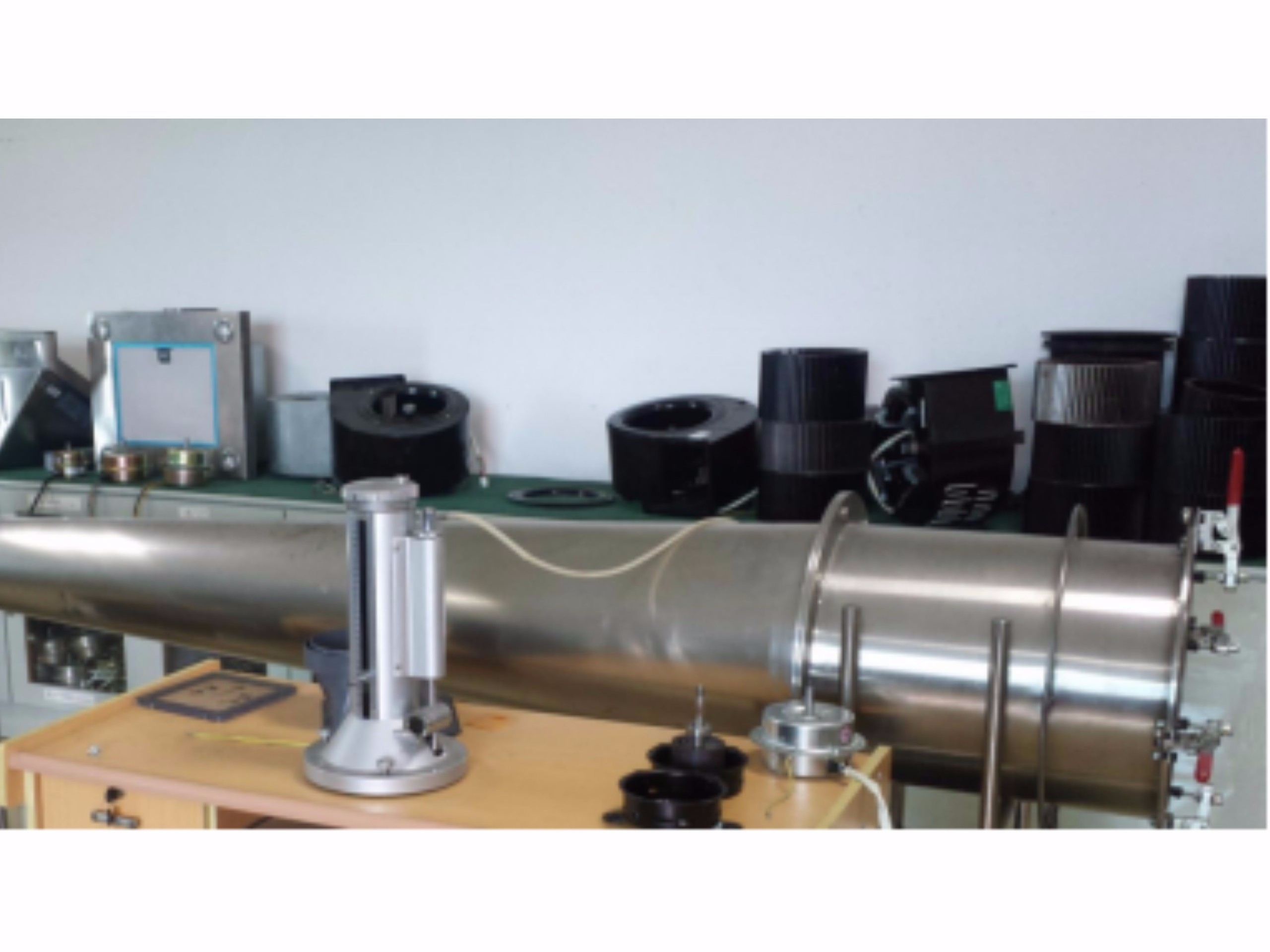

     主要構成：風量測試風洞、出風口調節孔板、測控電氣柜（包括變頻電源、電參數測量儀、壓力變送器、轉速表等）、品牌電腦、打印機、試品升降臺、試品安裝法蘭及測試風管。

     系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。

   3.配電要求：用戶須提供獨立的配電開關，單相二線加地線供電：

    AC 220V，50Hz   最大容量：2KVA

 三.主要技術參數指標

    1.試驗室電源：AC 220V/AC  50HZ；容量：2KVA

    2.試驗室環境：20℃±5℃  濕度：30%--80%    大氣壓：常態

    3.測量風量范圍：（1.0m³—25m³）／min

    4.靜        壓：0—1250Pa  ±0.2%Pa

    5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表

                量程：電壓  AC 0-300V

                      電流  AC 0--5A

                      功率   0—1000W

    6.轉    速：0-19999轉/分 ±5RPM 數顯

    7.空氣溫濕度:  -10—100℃ ±0.5℃  ，(5～99)%R﹒H  ±5%

    8.變頻穩壓電源：

                 輸入電壓：AC 220V  50HZ

                 輸出電壓：AC 0-110V-220V-300V 連續可調，≤1%

                 輸出頻率： 50HZ或60HZ

                 輸出功率： 0-1000W

四、   本試驗裝置測試項目;

    1）、減壓筒內計示靜壓：Ps6 （Pa）

    2）、環境大氣壓力：Pba（Pa）

    3）、環境溫度：θa（℃）

    4）、輸入電功率：P（W）

    5）、工作電壓：V

    6）、工作電流：A

五、   工況測試，18塊節流孔板所測試及計算項目；

  1）、減壓筒內計示靜壓：Ps6 (Pa)

  2）、輸入電功率：P (W)

  3）、試驗工況下的風量：Qv (m3/s)

  4）、試驗工況下的全壓：Pfb (Pa)

  5）、空氣標準狀態的全壓：Pfbn (Pa)

  6）、試驗工況下的靜壓：Ps2n (pa)

  7）、試驗工況下的全壓效率：η(%)

六、   測試完成后計算機自動算出的測量結果;

  1）、最大靜壓（零風量時的靜壓值）：Ps2n (max)  Pa

  2）、最大風量（零靜壓時的風量值）：Qv (max)  m3/min

  3）、規定風量（7m3/min）時的靜壓：Ps2ns  Pa

  4）、規定風量（7m3/min）時的主電機輸入功率：P  W

  5）、規定風量（7m3/min）時的全壓效率：η  %

  6）、測量結束后可以自動測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。

七、   測試對象；

      測量對象為出風口管徑150mm、160mm、170mm、180mm、190mm、200mm、的外排式吸油煙機
