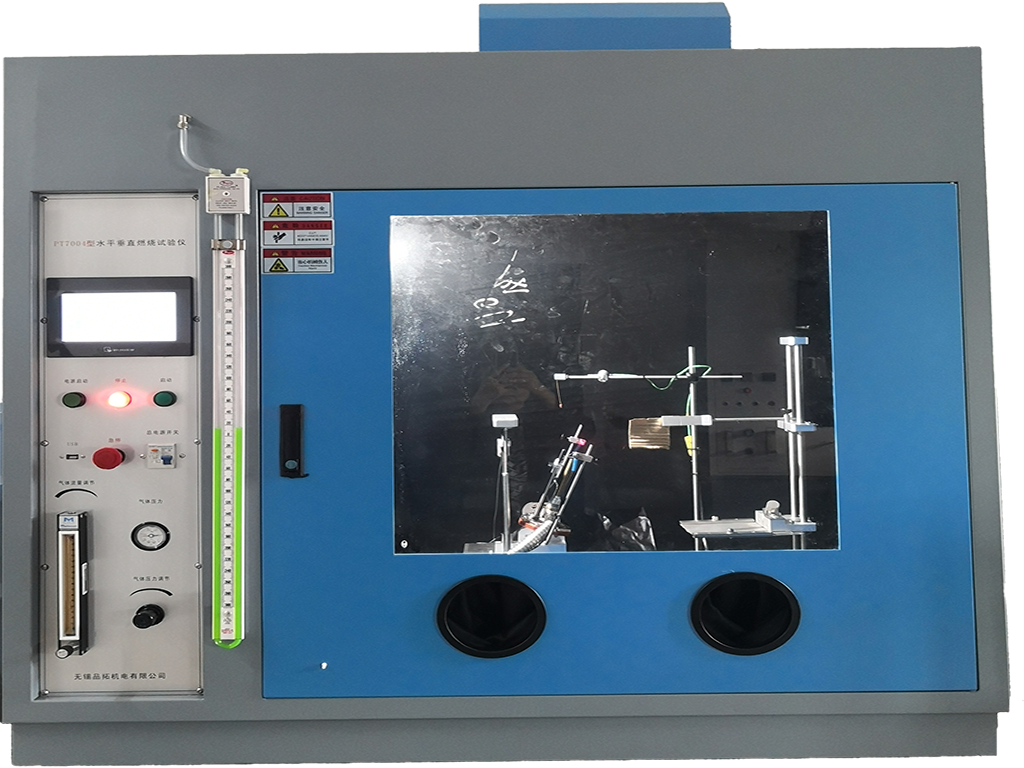

PT7004型水平垂直燃燒試驗裝置是由 無錫品拓機電 有限公司設計、制造的專用檢測設備。該試驗裝置符合UL94、GB2408-2008、GB/T5169  、 GB11020-89、 IEC60695-4 、 IEC60695-2-4 、 IEC60695-2-4/1 、 IEC60695-2-4/2 、 IEC60695-11-10標準要求，適用于電工電子產品及絕緣材料模擬著火危險試驗。是專業檢測機構和產品生產廠家質檢部門理想的檢測設備。

二、 特點

1、 采用高質量氣體控制流量表、壓力表分別控制燃燒氣體流量與空氣流量；

2、 采用大容積燃燒室≥0.5m³ ，保證試驗按標準要求進行；

3、 數字式時間顯示、自動控制程度高；

4、 完善的夾具保證試樣可靠地夾持；

5、 提供“火焰確認試驗裝置”

三、 主要技術指標

1、本 生 燈：采用美國原裝 Humbold 公司本生燈，燈管直徑Ф9.5 mm±0.3mm，長度 100mm±2mm，在標準氣體下能產生 20mm～175mm 高度火焰,符合 ASTM 5025-2005 和 GB5169.22-2008 標準要求；

2、燈口形狀：本生燈Ф（9.5±0.3） mm 圓形燈口；魚尾狀燈口（48mm±1mm）*(1.3mm±0.05mm) ，兩者可更換；

3、燈具傾角：0^o、20^o 、45^o 可手動快速定位；

4、火焰功率：

4.1  50W：可作 HB、V0、V1、V2、VTM 等級燃燒試驗;

4.2  500W：可作 5VA、5VB 等級燃燒試驗；

4.3  增加魚尾狀燈口將火焰調至 38mm 高度：可作 HF-1、HF-2、HBF、泡沫水平等級燃燒試驗；

5、.燈具行程：左右行程≥150mm，氣缸驅動實現;

6、施燃?xì)怏w：純度≥99.999%高純度甲烷氣，40L 容量壓縮氣體、鋼瓶、氣管及安全控制閥等 1 套【用戶自備】；

7、施燃和移開時間：0.1s～999.9s 數字顯示和設定；

8、持燃、殘灼時間：0.1s～999.9s 數字顯示，可手動暫停；

9、重復施燃次數：1～9999 次數字顯示和設定，到達設定值時能自動停機；

10、點火方式：高壓電子點火；

11.控制系統：采用 7 寸彩色觸摸屏、日本松下 FP0 系列可編程序控制器；

12、流 量 計：采用美國原裝雙轉子（塑料轉子指示 50W 燃?xì)饬髁?、不銹鋼轉子指示 500W 燃?xì)饬髁浚┝髁坑?jì)，能夠同時適應 105±5ml/min 和 965±30ml/min 的標準要求；

13、背 壓 計：采用美國原裝 Dwyer 公司 36 英寸水柱壓力計，符合 ASTM 5207-2003 標準要求；

14、溫度驗證：50W（1.76g 電解銅塊和Ф0.5mmK 型熱電偶）和 500W（10g 電解銅塊和Ф0.5mm K 型鎧裝熱電偶）

15、鋪墊材料：100%脫脂棉花 50mm*50mm*6mm，0.08g（用戶自備）；

16、照度≤20Lx；

17、外形尺寸：W1350mm×D750mm×H1350mm，排氣孔 ?100mm；

18、電源功率：0.5kVA、AC220V、50Hz。
