一、 產品概述

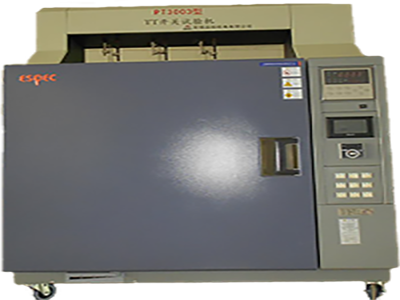

PT3003型TT開關壽命試驗臺符合GB15092.1-2010/IEC61058-1:2007中第7.1.3.3分類開關的溫升和電氣耐久試驗要求。該設備適用于額定電流不大于20A的按鈕開關、撥動開關、推拉開關等。配上負載（電阻性、電感性、電容性、烏絲燈負載、電機負載）可做加載試驗，并設有相應的控制系統，通過示波器接口，可清楚地看到對應的開關負載時序及波形。是專業檢測機構和開關生產廠家理想的檢測試驗設備。

二、 產品特點

1、 適用按鈕開關、翹板開關、推拉開關，撥動開關。

2、 采用進口三菱伺服電機驅動，松下PCL控制+觸摸屏操作，控制精度高，動作距離、旋轉角度、試驗次數等均能方便地進行設置

3、 可進行極慢速試驗（線性動作0.5mm/s），慢速試驗（線性動作5mm/s），加快速度（線性動作80mm/s）等試驗。根據開關額定電流的大小，每分鐘操作的頻率（30次/min、15次/min、7.5次/min）均能設置。

4、 整機設3個工位,三個為線性動作試驗。

5、 整機結構合理，性能可靠，操作方便。

6、 烘箱采用愛斯佩克PH201烘箱作為加熱烘箱，在此烘箱上開三個120*100的孔，在這個孔內安裝被測試的開關。

三、 技術參數

輸入電壓/頻率：AC220V±10%/50Hz

功率：500w

使用環境：+0℃ ~+40 ℃

動作控制方式：PLC控制

運行控制方式：伺服電機傳動控制

數據輸入顯示方式：觸摸屏

動作運行速度：5mm/s—80mm/s可設定

動作運行周期：1s—99.9s可設（此項受運行行程及運行速率限制）

動作最快速率：開關一個周期/1s

動作最大行程：1mm-50mm可設

動作次數：0—999999可設

工位數3個

外殼：采用冷軋鋼板，表面噴塑處理

保護：安全保護裝置:電源用漏電開關、 行程極限保護、電機故障保護、

尺   寸： 1200(W)×1340(H)×840(D)

烘箱規格

電源AC 220  1Φ 4W 50/60 Hz

允許電源電壓變動范圍性能保證為額定電壓的±5%以內，可運行的范圍為額定電壓的±10%以內

最大電流：15.6 A               *1

功率：3.5 KVA            *2

使用環境：+0℃ ~+40 ℃

循環方式：強制熱風循環換氣方式

進風量調節：手動進風量調節

溫度范圍 ：環境溫度+20 ℃ +300℃(帶H的為環境溫度+20℃ ~+300 ℃)

溫度波動度：±0.2℃  at1OO ℃，±0.3℃  at200℃ ，±0.4℃  at300℃

溫度偏差：±1.5℃  at1OO ℃，±2.0℃  at200℃ ，±3.0℃  at300℃

溫度上升時間：從環境溫度到200 ℃  40分鐘以內；從環境溫度到300℃60分鐘以內

結構
外殼 ：冷軋鋼板，表面噴塑處理

結構
內膽 ：18-8 Cr-Ni 不銹鋼板

結構
隔熱材料 :玻璃棉

結構
加熱器 :鐵鉻合金電熱絲加熱器

結構
送風機 :離心式葉輪

溫度指示調節器
調節方式 :PID控制方式

溫度指示調節器
運轉方式 :定值運行，程序運轉

溫度指示調節器
設定范圍 :溫度：O~210℃ ，O~310 ℃；1分~99小時59分

溫度指示調節器
設定方式 ：數字增減方式 + 位移動鍵

溫度指示調節器
顯示方式 ：LED 數字顯示

溫度指示調節器
傳感元件 ：K型熱電偶

溫度指示調節器
安全保護 :輸入斷線檢測功能、上限溫度過熱報警功能、蜂鳴器報警功能、自動溫度過熱防止功能、自行診斷功能

定時功能:1分~99小時59分
