案例名稱：品拓機電IP防水測試系統

合作品牌：必維歐亞電氣技術咨詢服務（上海）有限公司

定制產品：IP防水測試系統一系列

儀器名稱：IP防水測試系統（IPX1-6）

?1.運行環境

1.1環境溫度：5℃～35℃

1.2相對濕度：≤80%

1.3適用電源：電壓220V（±10%），50Hz(±2%)。

?2.配置組成

  2.1 垂直滴水試驗裝置（IPX1\2）

  2.2 擺管淋雨試驗裝置(IPX3\4)

  2.3 手持式花灑試驗裝置(IPX3/4)

  2.4 軟管?chē)娝囼?yàn)裝置（IPX5/6）

  2.5 旋轉工作臺

  2.6 供水試驗裝置及控制系統（提供IPX1-6試驗要求的用水及控制系統）

?3. 適用標準

   PT2000系列 IPX1-8 防水等級試驗系統系我司根據 IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外殼防護等級(IP代碼)》、適用于電工電子產品的 IPX1、IPX2、IPX3、IPX4、IPX5、IPX6以及；該設備已廣泛應于各級國家實驗室、國內外產品認證實驗室，設備性能達到有國際先進水平。

該成套設備由垂直滴雨試驗機、擺管淋雨試驗機、手持花灑頭、軟管?chē)娝囼?yàn)裝置、可傾斜旋轉載物臺及智能供水與控制系統組成。

4.產品介紹如下

設備組件一：PT2001型垂直滴水試驗裝置

功能參數：

1. 適用于進行產品的 IPX1、IPX2 測試；

2. 輸入電壓：AC：220V±10%, 50HZ；

3. 滴水面積：1000mm*1000mm  ；

4. 滴水孔徑：￠0.4mm ；

5. 孔     距： 20mm ；

6. 滴水高度：與樣品之間的距離200mm（自動調整或手動控制）；

7. 滴水盤升降距離：50cm~200cm(可調節)

8. 降雨量：1+0.5mm/min 、3+0.5mm/min 、以及 1^+0.5₀ ～5^+0.5₀ mm/min之間自行設定參數（采用數字控制降雨量技術）；

9. 滴水響應時間：≤5s ；

10. 試驗時間：0-999.9Min（可設定）；

11. IPX2 測試時,可手動轉換使樣品四個面在傾斜 15⁰  的情況下各淋雨 150S（自動控制）；

12. 水箱型式：全封閉水箱，SUS304 材質 ；

13. 針頭底座及針頭：采用自主開模針頭底座配9號針頭做噴嘴，如果發現堵塞時，可個別更換（如圖）；

14. 水箱升降驅動：絲桿(SUS303 不銹鋼 T32X6)、螺母裝置驅動升降，有防墜落 等安全功能；

15. 升降電機： 齒輪減速電機；

16. 機體材料：工業合金鋁型材；

17. 外形尺寸（L×D×H）：1300×1400×3000MM（高度可根據用戶現場條件進行適當調整） ；

18. 旋轉工作臺：1r/min，載物面承重不小于50kg，高度可調，角度可調（0°~45°）；詳細參數見旋轉工作臺技術描述；

19. 安裝結構：墻面安裝式。

設備組件二：PT2002 型擺管淋雨試驗機

功能參數：

IPX3/IPX4：

1、適用于進行產品的 IPX3、IPX4 測試。

2、擺管規格： R200mm、R400、R600、R800、R1000、R1200

3、擺管半徑/孔數：200mm/13孔、400mm/26孔、600mm/37孔、800mm/51孔；1000mm63孔；1200mm76孔

4、IPX4、IPX3水流量：每孔(0.07±0.0035)L/min*孔數，參考GB4208.1表9 或(0-0.1L/min±5%）/孔數可調節，在控制面板上設定即可

5、水壓控制：100±50kPa （約80kPa ）

6、 出水孔孔距：50mm

7、 滴水孔徑：IPX3/4： Φ0.4mm

8、 擺管旋轉角度：與垂直方向旋轉±180°（旋轉角速度60°/s，轉速可調）

10、回轉中心高度：電動可調節；

11、噴嘴夾角：120⁰ （IPX3）配置堵頭及檔板、180⁰ （IPX4）

12、擺動夾角：120⁰ （IPX3）、360⁰ （IPX4）試驗時需設定避開樣品角度；

13、試驗時間：10Min、可自行設定時間；

14、擺管擺動速度：IPX3 試驗時每擺動一次（2X120⁰ ）時間為 4S；IPX4 試驗時每擺動一次（2X360⁰ ）時間為 12S；可在控制面板自定義試驗速度；

15、旋轉工作臺：1-3r/min（可調），載物面開孔/不開孔兩種（載物面的面積可調），載物面承重不小于50kg，高度可調；詳細參數見旋轉工作臺及置物臺技術描述

通用參數：

1、擺管材料：SUS306 不銹鋼（R200-R1200,外徑 25mm、壁厚 2.5mm）。

2、驅動方式：1500W 伺服電機（采用伺服電機具有噪聲小、速度、角度精確等優點）。

3、機型結構：?jiǎn)悟?qū)動結構。

4、機體材料：工業合金鋁型材。

5、外形尺寸（L×D×H）：4200mm×3200mm×3500mm。

設備組件三： PT2008型 手持灑水器（IPX3/IPX4）

功能參數：

PT2008型手持式灑水器是按照國標GB4208中有關手持灑水器法的試驗要求進行設計制造的、適用于上述標準中使用手持灑水器法的試驗，及IP代碼中IPX3、IPX4的部分防水試驗。

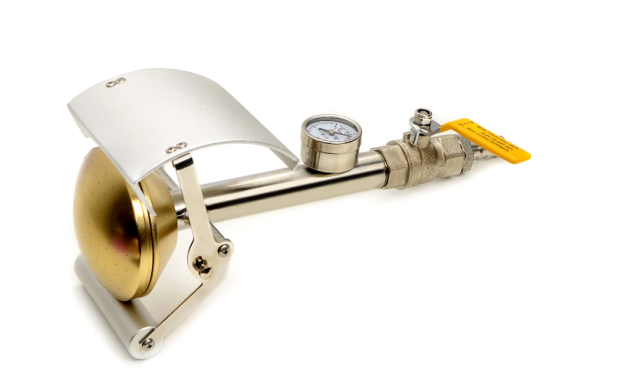

花灑（淋水噴頭）

      1，孔   徑：  φ0.5

      2，孔   數：  121個，其中一個在中央，黃銅材質；

      3，內圈：12個孔，孔間距30°，共2圈

      4，外圈：24個孔，孔間距15°，共4圈

      5，球面半徑：  φ75.5mm

      6，流    量：  10±0.5L/min

      7，水    壓：  100±50kPa

      8，活動擋板：材質鋁，與水平成30°可固定

      5，尺   寸：  500(W)×1000(H)×400(D)

      6，重   量：  15Kg

      7，支架：配置淋水噴頭，試驗固定以放置

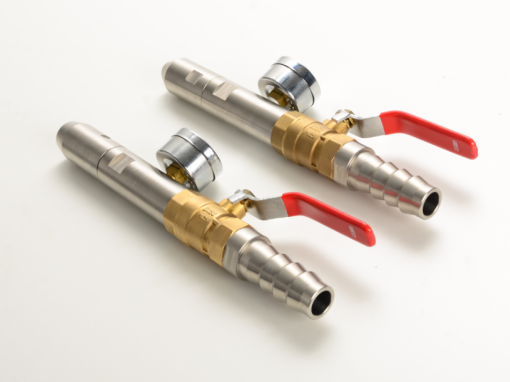

設備組件四：IPX5/IPX6試驗噴頭及支架

功能能數

手持軟管?chē)娮觳糠郑河赏◤綖?/span>φ20的耐高壓橡膠軟管（耐壓2.5Mpa）及φ6.3、φ12.5兩個快換噴嘴的噴槍組成；

噴嘴的主要尺寸、結構符合GB4208-2017、 GB/T30038-2013圖6的規定；

兩個噴嘴可以方便的用手更換。

1）、適用于進行產品的IPX5、IPX6、IPX6K的 測試。

2）、孔徑：ф6.3mm（IPX5、IPX6K）、ф12.5mm（IPX6）。

3）、IPX5、IPX6噴嘴螺紋聯接，兩種噴嘴能快速手動更換，無需工具。

4）、不銹鋼材質。

5）、水流量：噴嘴口徑6.3mm 對應流量12.5±5L/min（IPX5） 、75±5L/min(IPX6K); 噴嘴口徑12.5mm對應流量 100±5L/min(IPX6) ；

6）、進水管管徑：1＂；

7）、試驗水壓：0~1000kPa；

8）、試驗時間：約1min/m2，最少3分鐘、由試驗人員在控制系統設定時間 ；

9）、噴嘴距樣品外殼距離：2.5m~3m(由試驗人員控制)；

10）、IPX5/IPX6噴水支架：帶配重、高1200-1500mm可調節，可自由左右旋轉、可自由上下升降、可自由上下擺動

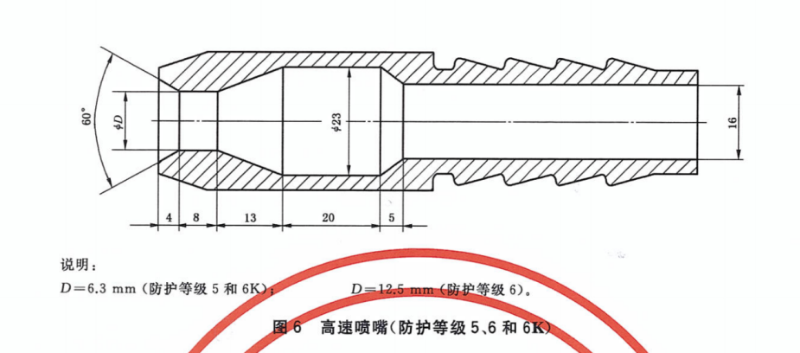

噴頭標準圖示：

設備組件五：PT2005 型可傾斜旋轉工作臺

功能參數：

1、轉臺直徑：上臺面?300mm，下臺面?800mm。

2、轉臺轉速：1rpm，1-3r/min（可調節）。

3、可傾斜角度：15 度。

4、試驗時轉動角度：90⁰ 、360⁰  正反轉、連續轉動。

5、載物臺網管型式。

6、樣品供電防水旋轉插座。

7、可調伸縮管可調節高度：500mm、1200mm-1800mm。

8、鋁合金帶萬向輪底座。

9、機底材料：不銹鋼。

10、正反轉控制、轉動動作由控制柜控制。

11、外形尺寸（LXDXH）： 800×800×1500

設備組件六：PT2006 型智能供水與控制系統

（一）供水功能參數：

1、適應于 IPX1-6及旋轉工作臺所有淋雨試驗設備的自動控制； 包括供水系統；

2、供水方式：恒溫、恒流、恒壓供水；

3、供水控制過程：用戶在觸摸屏上設定流量或壓力值后，電子流量計或數字壓力表實時監測當前值、通過數據轉換讀入 PLC 內、再通過變頻器調整水泵轉速；

4、試驗水溫：起始水溫~ 30℃（設定溫度）

5、流量分路：

應用于 IPX1、IPX2、IPX3、IPX4 、IPX5、IPX6以及手持式花灑淋水試驗；

5.1 IPX1-4流量分路

流量范圍：1-10L/min；

流量控制：水流量：每孔(0.07±0.0035)L/min*孔數 、每孔0-0.1L/min（±5%）/孔數

流量精度：±0.5L/min；

5.2 IPX5-6流量分路

按GB4208要求穩定的調整出水口流量達到12.5±5L/min（噴嘴口徑6.3mm），及流量100±5L/min（噴嘴口徑12.5mm）

6、貯水箱：

容積：800L；

箱體內尺寸：W740mmXD740mmXH1600mm。

液位觀察：液位變送傳感器+光柱顯示表；

液位控制：浮球開關+溢流管。

（二）控制系統

功能參數：

1、 流量檢測：電子流量計流量信號反饋。

2、 流量設定：控制柜屏幕設定。

3、 控制器：三菱 PLC。

4、 人機界面：MT6070IH，7 寸，彩色觸摸屏。

5、 控制功能：恒流供水、恒壓供水、垂直滴雨動作控制

擺管淋雨動作控制、載物臺動作控制、試驗時間控制、

自動針嘴清洗耳恭聽動作控制。

6、 保護功能：漏電保護、過載保護、短路保護。

7、 供水管道：設備供水采用 PVC 膠管根據現場布置分配到各設備處，由每臺設備處

電磁水閥分別控制。

8、 供水管道安裝排水閥，試驗完成后自動排除水管內積水。

9、 過濾器：不銹鋼外殼、精細濾芯。

10、 機體材料：工業合金鋁型材。

外形尺寸（LXDXH）：1400X7500X1600mm
