了解靜載荷試驗機

作者：編輯：來源：發布日期： 2024.10.14

信息摘要：

該設備系根據GB/T39752--2021中6.5.2條款機械靜載荷試驗、GB7251.2-2015版標準第8.2.101.1耐靜力驗證方法…

產品概述

該設備系根據GB/T 39752--2021中6.5.2條款機械靜載荷試驗、GB7251.5-2015版標準第8.2.101.1耐靜力驗證方法而設計，用于模擬除嵌入式以外的所有類型的戶外電纜連接的變電站配電盤、戶外變壓器安裝的變電站電纜配電盤和電纜分線箱上進行靜載壓力試驗，目的是考核低壓成套開關設備在經受以下機構強度測試后是否能夠經受IP34D防護測試。且門和閉鎖依然可以正常工作，內部仍能保持電氣間隙。對帶金屬外殼的成套設備，是否因測試而導致成套設備外觀變形而引起帶電部件與外殼有所接觸。

此設備外形美觀，操作簡便，是各電網和科研單位首選的測試設備。

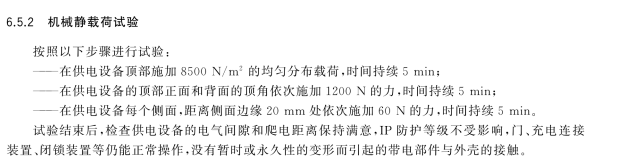

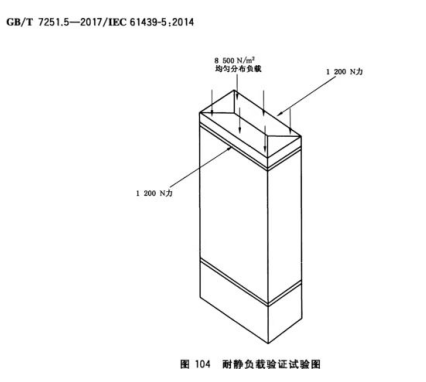

依據標準：GB/T 39752--2021中6.5.2條款機械靜載荷試驗、GB/T 7251.5-2017/1EC61439-5:2014

樣品安裝：樣品安裝簡單（電動轉移和安裝樣品），適合樣品多樣化的夾具

靜載荷試驗機配

靜載荷試驗機配2

靜載荷試驗機配1

?技術參數

1. 測試標準：GB/T 39752--2021中6.5.2條款機械靜載荷試驗及 GB7251.5-2015版標準第8.2.101.1耐靜力驗證方法

2. 顯示和控制：采用PLC可編程電氣化控制，7寸彩色觸摸屏觸控，智能化操作

3. 樣品尺寸：寬250-1500、深120-1000、高400-2000mm

4. 垂直方向施力值：耐靜力試驗0-8500N（可設定），1T施力傳感器

5. 保壓時間：0~99999s（可設定）

6. 施力循環次數：0~99999次（可設定）

7. 水平方向施力值：0~3000N

8. 保壓時間：0~9999s（可設定）

9. 壓力檢測裝置：數顯電子壓力表，可設定檢測壓力，顯示壓力當前值、設定值，可進行當前值清零

10. 加壓方式：電缸方式

11. 電壓：220V 50HZ

?主要配置清單

序號	名稱	型號規格		單位	數量	廠家
一	主體結構
1	電機（伺服電機）	IMS20A-06M40B30C-2-M3-EC401		臺	1	英威騰
2	驅動器	DA180A-E-2R8-S-2		套	1	英威騰
3	伺服電缸	DJD60-T05-250-BC-FA-A-P4-C3		套	3	聚鼎
4	移位電機（調速電機）	90W		臺	3	天力
5	絲桿（滾珠絲桿）	臺灣ZPT		套	4	臺灣
6	導桿	加硬鍍絡棒		套	4	品拓定制
7	光桿	加硬鍍絡棒		套	4	品拓定制
8	滑軌（輪）	臺灣PDF		套	4	品拓定制
二	測量控制系統
1	力傳感器		美國世銓	支	3	美國
2	PLC		HC00-M1616T-C3-4H-A	套	1	海普蒙特
3	觸摸屏		TG765MT	套	1	信捷
三	其它輔助設備
1	鈑金等		A3優質鋼材	套	整	品拓定制
2	裝夾機構		優質鋼材	套	1	品拓定制
