一、產品概述：

抗電強度試驗裝置是根據IEC60065， GB8898 和UL1310標準要求設計制造，主要用于薄層絕緣材料進行抗電強度試驗。

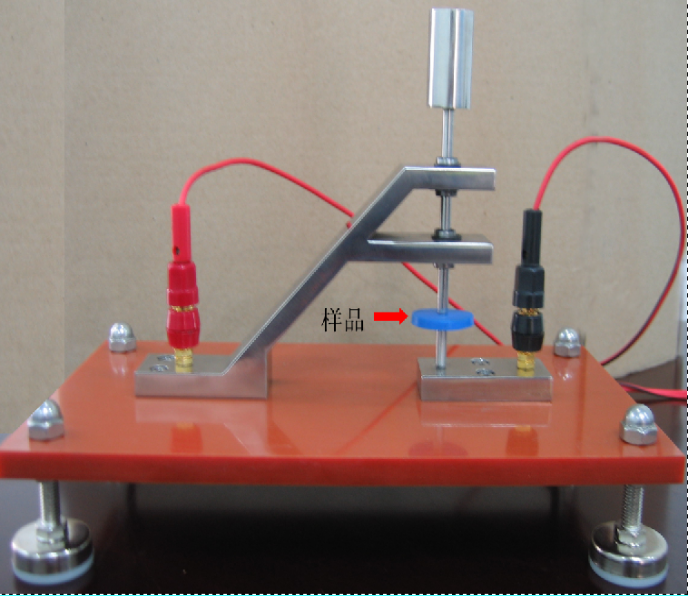

抗電強度試驗裝置支架部分參照圖6設計，采用整體式結構，使用 304厚板材料加工而成。為提高絕緣板抗電與爬電性能，表面進行磨沙拋光處理，底板邊緣部分離支架最小距離>35mm, 本設計可以滿足海拔 2000米以下12   KV強度的試驗要求。

裝置原理：開始時在測試材料上施加的起始電壓U。不大于規定電壓值 Ut的一半，然后迅速將試驗電壓升高到全值并在該電壓值上保持1min 。如果在 1min后測得的絕緣電阻不小于規定值，而且在抗電強度試驗期間，沒有出現飛弧或擊穿，則認為該材料符合要求。

二、試驗裝置的安裝

1. 工作環境：濕度：18-32°C、濕度： 50％-70％RH為宜。

2. 需要安裝平穩的水平的絕緣臺面上。

3. 調整支架位置，使電極處于同心狀態，擰緊螺絲。

4. 調整四個支承腳，使儀器處于水平狀態。

三、試驗裝置的使用方法：

1. 將樣品放入兩金屬桿之間，調整上砝，使樣品受壓。

2. 接通耐壓測試裝置，調相應的試驗電壓和漏電流值（設備由用戶自備 ）。

3. 電壓測試通過后，需要測試材料的絕緣電阻值，其值不能小于規定值。

四、注意事項：

l 電壓測試時，請使裝置遠離耐壓測試儀以確保安全。

l 測試電壓不要超過12KV。

五、裝置的保養維護：

1． 可用脫脂棉沾酒精或防銹油或蠟質芳香劑擦拭機身。

2． 軸承位置需要定期潤滑保養。
